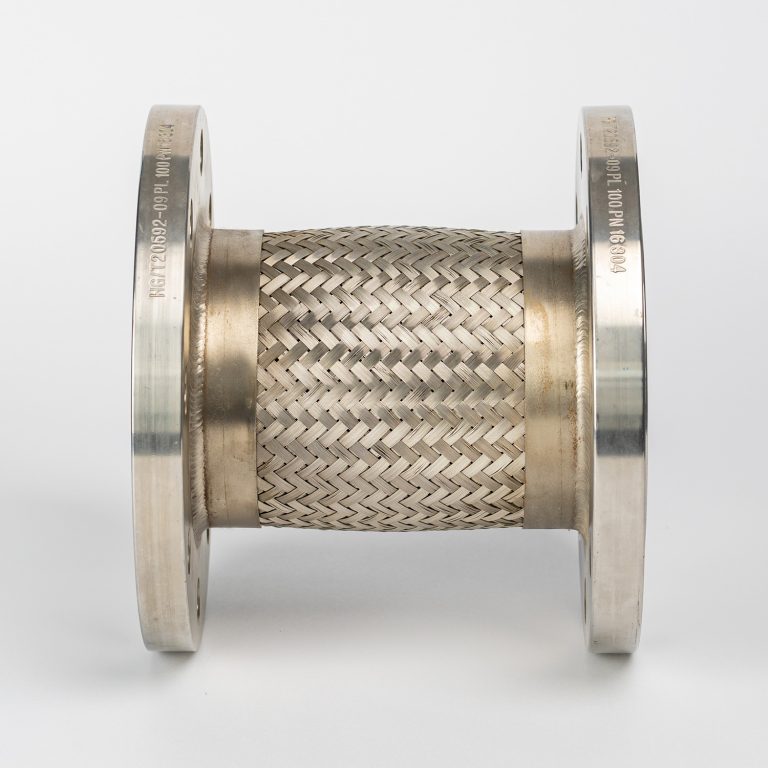

플랜지 연결 일반 스테인리스 스틸 ss 보상기 금속 벨로우즈 팽창 조인트
사이즈
DN25 ~ DN3000
압력
PN6~PN25
온도
-15 ~ 80℃
플랜지 표준
DIN, ANSI, JIS 등
플랜지의 재질
SS304, 316, Q235 등
카테터 재료
SS304, 316, Q235 등
개요
벨로우즈 커넥터 금속 팽창 조인트는 150# C/S 플랜지와 타이로드를 기본으로 제공합니다. 한 가지 구성으로만 제공되지만 경제적인 선택이며 다양한 용도에 적합합니다.
밴스톤 150# 플랜지를 사용하고 모든 유체 접촉 부분은 스테인리스 스틸로 제작되었으며, 타이로드는 기본 사양으로 제공됩니다.
모든 금속 팽창 조인트와 함께 사용할 수 있는 파이프 가이드도 제공됩니다.
| 일련번호 | 사양(2파) | 공칭 직경 | 보상금액（mm） | 정상 직경（mm） | 길이（mm） |
| 1 | 1.2" | DN32 | 60=±30 | 170 | 245 |
| 2 | 1.5" | DN40 | 60=±30 | 190 | 255 |
| 3 | 2" | DN50 | 60=±30 | 300 | 325 |
| 4 | 2.5" | DN65 | 60=±30 | 320 | 336 |
| 5 | 3" | DN 80 | 60=±30 | 360 | 340 |
| 6 | 4" | DN100 | 60=±30 | 400 | 350 |
| 7 | 5" | DN125 | 60=±30 | 433 | 360 |
| 8 | 6" | DN150 | 60=±30 | 477 | 385 |
| 9 | 8" | DN200 | 60=±30 | 527 | 390 |
| 10 | 10" | DN250 | 60=±30 | 579 | 420 |
| 11 | 12" | DN300 | 60=±30 | 635 | 435 |
| 12 | 14" | DN350 | 60=±30 | 635 | 440 |
| 13 | 16" | DN400 | 60=±30 | 760 | 460 |
| 14 | 18" | DN450 | 60=±30 | 810 | 460 |
| 15 | 20" | DN500 | 60=±30 | 860 | 460 |
| 16 | 2" four waves | DN50 | 120=±60 | 300 | 590 |
